Beschreibung

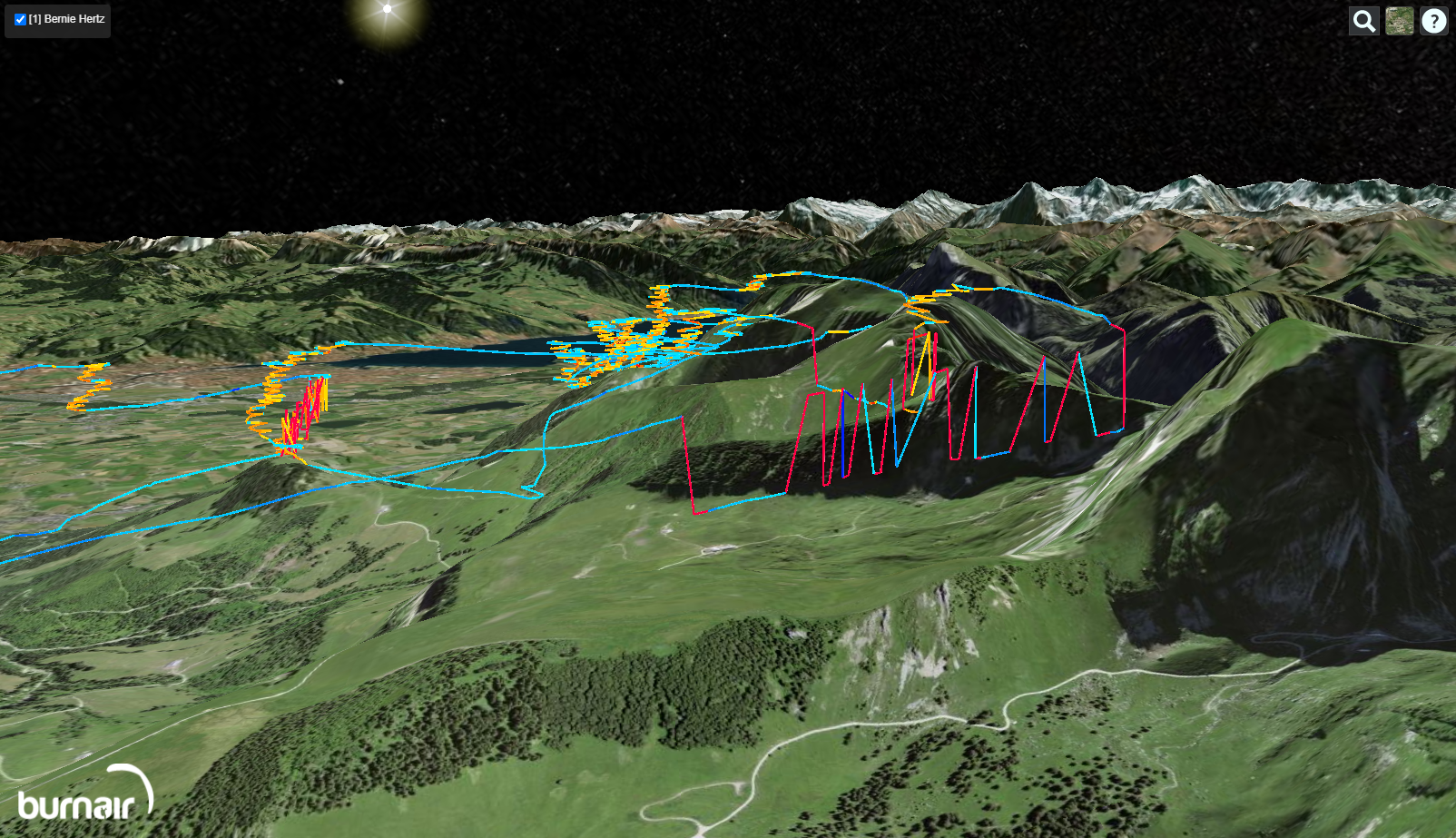

Bei der Ansicht eines Fluges in 3D innerhalb der burnair Map, haben gewisse Flüge signifikante Höhensprünge ("Zacken") drin. Siehe Screenshot unten.

Erklärung

Der Ursprung der Problematik liegt bei falschen Geoid-Separations-Einstellungen der OGN-Empfangsstationen (Open Glider Network).

Viele der OGN Bodenstationen befinden sich in privater Hand und wurden nicht korrekt konfiguriert - die Geoid Separation ist nicht korrekt.
Während FANET (und burnair Map Tracking) die Höhe über Meer übermittelt (AMSL), wird bei FLARM die Höhe über dem Ellipsoid (WGS84) übermittelt.
Ist der "Korrekturwert" der OGN-Empfangsstation falsch eingestellt, überträgt die Bodenstation Trackingdaten mit falschen Höhenangaben.

Behebung

Leider haben wir auf diesen Umstand keinen Einfluss. Am besten kontaktierst du den Betreiber der OGN-Bodenstation (siehe Artikel Wo befinden sich die burnair SkyNet oder OGN Bodenstationen?) oder wendest dich an das Team des Open Glider Networks um auf das Problem eines spezifischen Betreibers aufmerksam zu machen.

In Spezialfällen (z.B. Personen mit einem Premium Abo und einem Skytraxx 4.0) wäre es möglich die OGN Daten permanent zu sperren. Der Nachteil ist, dass bei einem Unfall - ohne Mobilfunkempfang - keine Daten via FLARM>OGN>burnair Map übertragen werden.

Hinweis

Wir haben das Team des Open Glider Network bereits mehrere Male über den Umstand informiert. Das Problem ist bekannt, allerdings liegt es in der Verantwortung der OGN-Bodenstationsbetreiber diese Einstellungen vorzunehmen.

Alternative Lösung
Deine Flüge im burnair Flugbuch sauber darstellen

Livetracking mit Mobile Daten einschalten

Dafür musst du dich in Reichweite von Mobilem Netz befinden.

burnair Map Livetracking
burnair Go Livetracking
Vario mit einer SIM Karte
- Skytraxx 4.0
- Skytraxx 5
- neuste Flymaster Geräte
- Oudie N

Livetracking via FANET / FLARM

Dafür muss sich im Umfeld deiner Flüge eine korrekte FANET /FLARM Bodenstation befunden haben.

Für OGN Bodenstationsbetreiber

Bitte stelle sicher, dass "GeoidSepar" in der Datei "rtlsdr-ogn.conf" auf deiner OGN Bodenstation korrekt eingestellt ist.

Führe folgendes Kommando aus - dieses Kommando zeigt dir, wo sich die Datei "rtlsdr-ogn.conf" befindet
cat /etc/rtlsdr-ogn.conf
Wechsle danach in das oben gefunden Verzeichnis
z.B. cd rtlsdr-ogn
Nun öffnest du die Datei in einem Editor (z.B. nano)
nano rtlsdr-ogn.conf
Überprüfe ob die Koordinaten deiner Station korrekt sind
{ Latitude = +47.334047; # [deg]
Longitude = +9.42343; # [deg]
Altitude = 856; # [m] Altitude above sea level
} ;
Nun gilt es sicherzustellen, dass der Wert GeoidSepar korrekt eingestellt ist - es gibt dafür zwei Optionen (siehe unten)
Beende nano mit "CTRL-X" und beantworte die Fragen (Datei sichern)

Option 1 (die bevorzugte Variante)

Führe das folgende Kommandos aus
cd rtlsdr-ogn
Führe nun das folgende Kommando aus
wget download.glidernet.org/common/WW15MGH.DAC
Lösche die ganze Zeile "GeoidSepar..." (unten unterstrichen) innerhalb der Datei "rtlsdr-ogn.conf"
{ Latitude = +47.334047; # [deg]
Longitude = +9.42343; # [deg]
Altitude = 856; # [m] Altitude above sea level
GeoidSepar = 50; # [m] Geoid separation to convert from Height Above Ellipsoid (HAE) to Meters above Sea Level (MSL)
} ;

Option 2

Besuche die Webseite Online geoid calculator, gib die exakten Koordinaten deiner Bodenstation ein
Dieser Wert beschreibt die Separierung zwischen Höhe über Meer (AMSL) und Höhe über dem Ellipsoid WGS84 in Metern
Notiere den Wert EGM84
Trage den Wert in der obigen Konfiguration unter "GeoidSepar" ein (falls Zeile vorhanden) oder füge eine neue Zeile ein
GeoidSepar = 46;
Die Datei sieht danach so aus: Meters above Sea Level (MSL)
{ Latitude = +47.334047; # [deg]
Longitude = +9.42343; # [deg]
Altitude = 856; # [m] Altitude above sea level
GeoidSepar = 46;
} ;
